谈桥梁健康监测(3/5)-系统安装施工流程

导读
上一篇我与大家讨论了☞桥梁健康监测方案设计环节的相关内容,一般方案评审、招投标过后,即进入了健康监测的重要步骤施工工程,这一环是健康监测系统成功的重要保障。广义上的施工工程,根据实施方法、性质分为硬件系统工程和软件系统工程。本篇主要讨论硬件系统的施工工程。

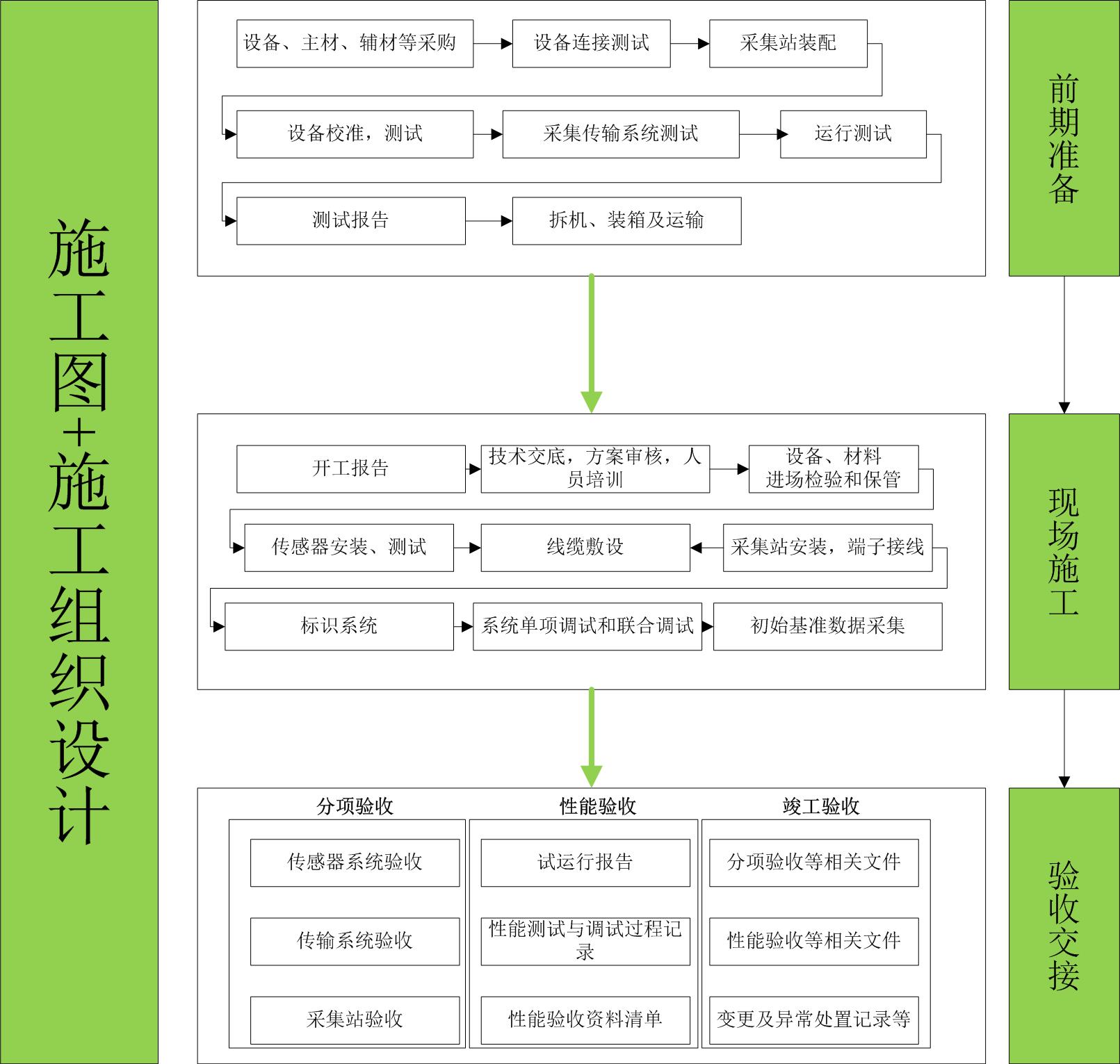

总流程图如下图所示:

△ 使用阶段划分

从图中可知,硬件系统的施工工程主要分为三个阶段:

一、前期准备

前期准备阶段最重要的工作主要包含两大部分,一是资料文件的准备,保障施工期间有法可依;二是设备的标定和性能测试,保障数据源的准确。

资料文件主要包括:按设计要求深化的施工图、编制施工组织设计、专项施工方案等,在通过审查、技术交底后方可进行现场施工。施工图的内容在上篇已有介绍;施工组织设计包括施工组织架构、施工工艺、进度及保证措施、质量保证措施、健康安全环境保证措施等;专项施工方案主要针对的是一些重难点施工的描述及专项设计等。

设备的标定和性能测试主要包括:对传感器来说,标定是供货商提供给客户的一个非常重要的步骤,只有通过标定,才能在实际测量中使测量值保持精确;另外传感器的在线校准也是发展趋势。性能测试主要是在进场施工前,将传感器和采集设备进行组网,并将数据采集至服务器,进行长期的稳定性测试。

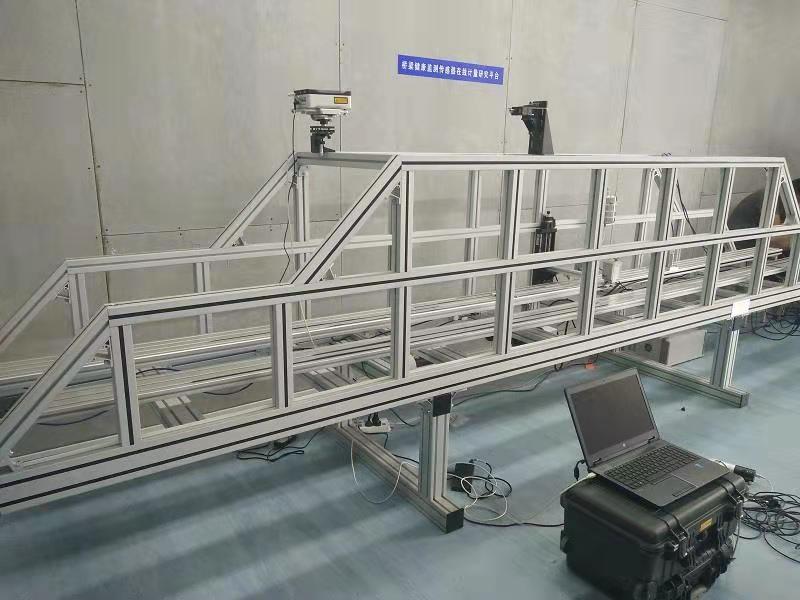

△ 传感器计量校准

二、现场施工

现场施工阶段主要包括安装和调试。

安装包括设备保管、传感器安装、线缆敷设、采集站安装、防雷与接地施工等分部工程。

安装项目及要求

传感器

传感器的类型、型号和数量的安装角度位置引出线缆;外观、现场填充;工作性能、初始数据、固定标识、档案资料等。

采集传输

线缆和数据传输设备的类型、型号和数量;连接成功,走线方向和转弯半径、线缆接头和保护措施;外观;数据传输设备的功能;数据传输稳定可靠且响应延迟时间;固定标识,档案资料等。

采集子站

防护等级、保护装置、UPS、固定标识,档案资料等。

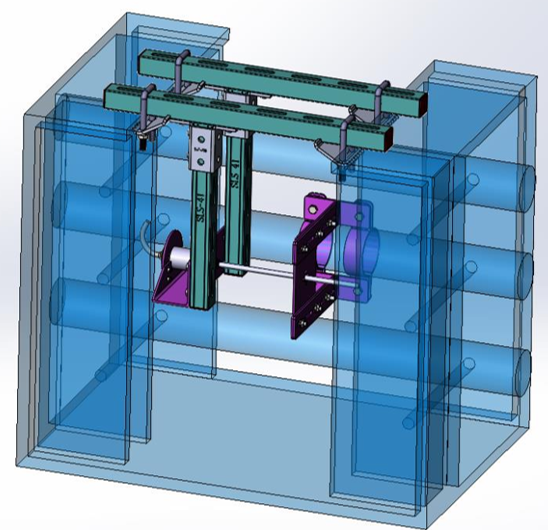

△ 系杆位移传感器安装设计

△ 传感器安装及标识

调试分为单项调试和联合调试,并应出具相关的调试报告。单项调试包括供电、信号、数据调试等;联合调试包括数据采集、传输和存储,数据显示、回放和统计,计时误差,平均无故障工作时间,数据缺失率,数据合理性的验证等。

△ 采集站保护

三、验收交接

验收阶段应在施工单位自检的基础上,按分项验收、性能验收和竣工验收的顺序依次进行。

分项验收:对各主要分项工程进行验收。

分项验收项目明细

传感器

传感器的类型、型号和数量的安装角度位置引出线缆;外观、现场填充;工作性能、初始数据、固定标识、档案资料等。

采集传输

线缆和数据传输设备的类型、型号和数量;连接成功,走线方向和转弯半径、线缆接头和保护措施;外观;数据传输设备的功能;数据传输稳定可靠且响应延迟时间;固定标识,档案资料等。

采集子站

防护等级、保护装置、UPS、固定标识,档案资料等。

性能验收:对传感器和采集设备的性能进行验收。主要对试运行时长的确定,前端设备数据的采集、传输和存储的同步性能,监测数据的完整性,试运行报告,性能测试与调试过程记录,性能验收资料清单。

竣工验收:一般在性能验收通过后3个月内进行,要对监测系统的硬件和软件进行抽检;竣工验收文件应包括:

01 监测系统设计文件和设计变更记录

02 材料、设备和软件的进场验收报告

03 分项验收文件和相关资料

04 性能验收文件和相关资料

05 抽检报告

06 施工和试运行期异常事件发生和处理记录

07 竣工验收资料清单

注:以上资料文件主要参考了T/CECS 765-2020《结构健康监测系统施工及验收标准》。

下篇预告:关于施工工程环节就介绍到这,下一篇将与大家讨论一下关于健康监测软件系统的设计和功能运用。期待与您进一步交流、指正。
